Jakie są kolory faz L1, L2, L3 w instalacjach trójfazowych?
W instalacjach trójfazowych kolory przewodów elektrycznych dla faz L1, L2 i L3 są ściśle określone:
- L1 – brązowy,
- L2 – czarny,
- L3 – szary.
Te oznaczenia zostały ustalone zgodnie z normą PN-HD 308 S2:2007, która szczegółowo definiuje zasady dotyczące kolorystyki przewodów w systemach elektrycznych. Przestrzeganie tych standardów ma ogromne znaczenie, gdyż pozwala na właściwe funkcjonowanie układów rozdzielczych oraz zwiększa bezpieczeństwo podczas użytkowania tablic rozdzielczych.
Jakie są normy dotyczące kolorów przewodów elektrycznych?
Normy dotyczące kolorów przewodów elektrycznych odgrywają kluczową rolę w zapewnieniu bezpieczeństwa oraz efektywności instalacji. Zgodnie z regulacjami PN-HD 308 S2:2007 i IEC 60446, konkretne kolory przewodów zostały określone w sposób jednoznaczny.
- przewód neutralny, oznaczany jako N, ma kolor niebieski,
- przewód ochronny, PE, przyjmuje barwę żółto-zieloną.
Dzięki przestrzeganiu tych zasad, identyfikacja przewodów staje się znacznie prostsza, zarówno w fazie montażu, jak i serwisowania. To z kolei znacząco minimalizuje ryzyko pomyłek oraz zwiększa bezpieczeństwo użytkowania instalacji elektrycznych. Ustalona paleta kolorów jest niezbędna dla każdej osoby pracującej w tej branży. Błędy w oznaczeniach mogą prowadzić do poważnych konsekwencji, takich jak porażenia prądem, co podkreśla wagę przestrzegania tych norm.
Dlaczego kolory przewodów fazowych powinny być zgodne z normami?
Zgodność kolorów przewodów fazowych z obowiązującymi normami ma zasadnicze znaczenie dla bezpieczeństwa oraz efektywności instalacji elektrycznych. Ujednolicone barwy, takie jak:
- brązowy (L1),
- czarny (L2),
- szary (L3),
znacznie ułatwiają identyfikację przewodów w systemach trójfazowych. Dzięki nim ryzyko błędnych połączeń, które mogą prowadzić do awarii lub niebezpiecznych sytuacji, zostaje zminimalizowane. Przy podłączaniu urządzeń, jak na przykład silników trójfazowych, zachowanie odpowiedniej kolejności faz ma kluczowy wpływ na ich właściwe działanie. Wykorzystanie norm, na przykład PN-HD 308 S2:2007, upraszcza serwis oraz diagnostykę.
Typowe kolory umożliwiają elektrykom sprawny rozdział przewodów, co znacząco podnosi efektywność pracy. Dodatkowo, wspiera to redukcję pomyłek podczas montażu i konserwacji systemów elektrycznych. Oznaczanie kabli pełni również istotną rolę w ochronie przed porażeniem prądem, co podkreśla znaczenie przestrzegania ustalonych norm kolorystycznych. Przestrzeganie tych zasad nie tylko zwiększa poziom bezpieczeństwa, lecz także ułatwia maksymalne wykorzystanie potencjału instalacji.
Jakie są zalecenia dotyczące kolejności kolorów faz?
Zalecenia dotyczące kolorów w instalacjach trójfazowych mają na celu przede wszystkim bezpieczeństwo oraz łatwą identyfikację przewodów. Najczęściej spotykaną kolejnością jest:
- brązowy dla L1,
- czarny dla L2,
- szary dla L3.
Taki systematyczny podział kolorów znacznie ułatwia diagnostykę i serwisowanie różnych urządzeń. Na przykład, w przypadku silników trójfazowych, prawidłowa kolejność faz wpływa na kierunek ich obrotów. Odpowiednia organizacja kolorystyki sprzyja nie tylko szybkiemu, ale też bezpiecznemu przeprowadzaniu prac elektrycznych. Dzięki tym zasadom minimalizowane jest ryzyko błędów. Rekomendacje te odgrywają niezwykle istotną rolę podczas planowania oraz montażu instalacji elektrycznych, co w konsekwencji przyczynia się do ich efektywnego działania.
Jakie przewody są oznaczane kolorami L1, L2, L3?
W instalacjach trójfazowych przewody oznaczone jako L1, L2 i L3 odgrywają kluczową rolę. Zgodnie z normą PN-HD 308 S2:2007, :
- L1 ma kolor brązowy,
- L2 czarny,
- L3 szary.
Te kolorowe oznaczenia są niezwykle pomocne, ponieważ umożliwiają szybkie rozpoznanie poszczególnych faz zarówno w tablicach rozdzielczych, jak i w obwodach trójfazowych. Przewody fazowe odpowiedzialne są za przesyłanie prądu zmiennego z transformatora do różnych urządzeń, takich jak silniki trójfazowe, co z kolei przekłada się na efektywność ich działania. Dzięki właściwemu oznaczeniu przewodów ryzyko błędnych połączeń jest znacznie zredukowane, co jest kluczowe dla zapewnienia bezpieczeństwa instalacji elektrycznych. Dobrze widoczne oznaczenia ułatwiają również serwisowanie oraz diagnostykę systemów elektrycznych, czyniąc te procesy zdecydowanie prostszymi. Przestrzeganie określonych norm jest absolutnie konieczne, aby uniknąć potencjalnych zagrożeń, takich jak porażenie prądem czy różne awarie.

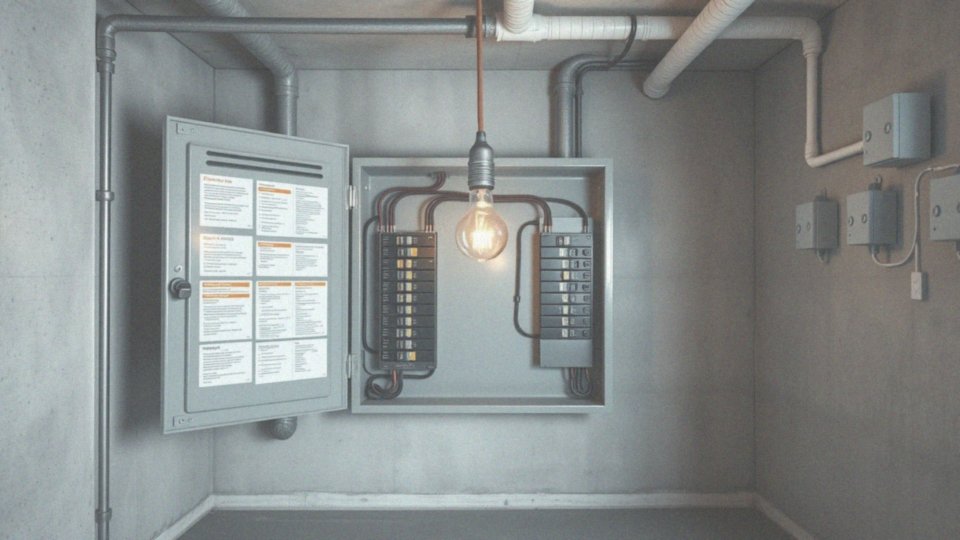

Jakie są różnice między instalacją jednofazową a trójfazową?
Instalacje jednofazowe oraz trójfazowe różnią się przede wszystkim sposobem zasilania oraz przeznaczeniem.
W przypadku instalacji jednofazowej mamy do czynienia z jednym przewodem fazowym (L) i neutralnym (N), co pozwala na zasilanie urządzeń napięciem 230 V. Tego rodzaju systemy są typowe dla domów, gdzie obsługują:
- obwody oświetleniowe,
- gniazdka.
Maksymalne dopuszczalne obciążenie w instalacji jednofazowej wynosi zazwyczaj do 16 A, co ogranicza moc, jaką można wykorzystać.
Natomiast instalacja trójfazowa składa się z trzech przewodów fazowych (L1, L2, L3) oraz przewodu neutralnego (N). Dzięki tej konstrukcji można zasilać urządzenia o znacznie większej mocy, takie jak:
- silniki trójfazowe.
Tego typu rozwiązanie jest powszechnie stosowane w przemyśle oraz w budynkach komercyjnych. Trzy fazy pozwalają na bardziej efektywne przesyłanie energii elektrycznej, a maksymalne obciążenia mogą sięgać nawet 63 A. Dzięki temu system ten umożliwia jednoczesne zasilanie większej liczby urządzeń bez obawy o przeciążenia.
W instalacji trójfazowej równomierne rozkładanie obciążenia między fazy przyczynia się do stabilniejszego działania całego systemu, a także zmniejsza straty energii. Wprowadzenie trzech faz pozwala na zastosowanie mniejszych przewodów oraz transformatorów, co obniża koszty instalacji w dużych obiektach. Te różnice mają kluczowe znaczenie w kontekście efektywności operacyjnej i bezpieczeństwa w zastosowaniach przemysłowych.
Jakie znaczenie ma żyła neutralna i ochronna w instalacjach elektrycznych?
W systemach elektrycznych żyła neutralna (N) oraz przewód ochronny (PE) odgrywają kluczową rolę w zapewnieniu zarówno bezpieczeństwa, jak i odpowiedniego działania urządzeń. Żyła neutralna, oznaczona kolorem niebieskim, pełni funkcję powrotu prądu w obwodach prądu zmiennego, co umożliwia sprawne funkcjonowanie elektryki. Z kolei przewód ochronny, zazwyczaj w barwach żółto-zielonych, jest istotny zwłaszcza w sytuacji awarii. Jego głównym zadaniem jest odprowadzenie niebezpiecznego prądu do ziemi, co wyraźnie redukuje ryzyko porażenia.
Równie istotne jest poprawne podłączenie żyły ochronnej, szczególnie w układach zasilania TN-C, gdzie łączy się ona z przewodem neutralnym. Odpowiednie oznaczenie oraz podłączenie przewodów N i PE stanowi fundament bezpieczeństwa użytkowników oraz sprawności instalacji elektrycznych.
Przestrzeganie norm, takich jak PN-HD 308 S2:2007, znacząco ogranicza ryzyko błędów instalacyjnych i podnosi efektywność pracy elektryków. Zorganizowane i przemyślane wykorzystanie żył N i PE nie tylko zabezpiecza przed porażeniem, ale także przyczynia się do stabilniejszego działania całego systemu, co jest kluczowe dla efektywności energetycznej.
Jakie są wytyczne dotyczące stosowania przewodów YDY i YDYp w instalacjach elektrycznych?
Przewody YDY i YDYp cieszą się dużą popularnością w branży elektrycznej, głównie ze względu na swoje znakomite właściwości izolacyjne oraz wytrzymałość mechaniczną. YDY są dostępne w wersjach jedno- i wielożyłowych, a ich pokrycie wykonane jest z polwinitowej izolacji, co czyni je doskonałym wyborem do stałego układania w suchych pomieszczeniach. Z drugiej strony, przewody YDYp, charakteryzujące się płaską budową, znacznie ułatwiają proces montażu podtynkowego.
Bezpieczeństwo użytkowania tych przewodów jest niezwykle istotne, dlatego należy stosować je zgodnie z zaleceniami dotyczącymi obciążalności prądowej. Utrzymanie odpowiednich wartości obciążenia jest kluczowe, aby uniknąć przegrzewania przewodów oraz zapewnić prawidłowy dobór przekrojów żył miedzianych. Ważne jest również, aby chronić je przed uszkodzeniami mechanicznymi oraz wilgocią, które mogą wpływać na ich izolacyjność i prowadzić do awarii.
Podczas układania przewodów YDY oraz YDYp warto zwrócić uwagę na ich odpowiednie ułożenie. Należy unikać zagięć i skręceń, ponieważ te czynniki mogą prowadzić do uszkodzeń. W kontekście bezpieczeństwa kluczowe jest przestrzeganie norm dotyczących ich stosowania, co gwarantuje właściwą ochronę podczas korzystania z instalacji elektrycznych. Dzięki zastosowanym materiałom i konstrukcjom, przewody te znacząco przyczyniają się do efektywnej oraz trwałej pracy systemów elektrycznych.
Co oznacza kolor brązowy w instalacji elektrycznej?
W instalacjach elektrycznych kolor brązowy symbolizuje przewód fazowy L1, który odpowiada za pierwszą fazę w układach trójfazowych. Zgodnie z normą PN-HD 308 S2:2007, brązowy przewód odgrywa fundamentalną rolę, dostarczając prąd zmienny do obwodu. Tego rodzaju zasilanie jest niezbędne dla odbiorników energii, takich jak silniki czy różnorodne maszyny przemysłowe.
Użycie jednolitych oznaczeń –
- brązowy dla L1,
- czarny dla L2,
- szary dla L3,
znacząco ułatwia identyfikację przewodów fazowych. Takie rozwiązanie nie tylko podnosi poziom bezpieczeństwa podczas prac instalacyjnych i konserwacyjnych, ale także redukuje ryzyko błędnych połączeń, które mogą prowadzić do awarii bądź niebezpiecznych sytuacji. Wiedza na temat poprawnych kolorów przewodów jest kluczowa dla efektywności funkcjonowania instalacji oraz bezpieczeństwa użytkowników systemów elektrycznych. Stworzenie standardowych norm kolorystycznych wspiera właściwą diagnostykę oraz serwisowanie, co przekłada się na lepszą wydajność całego układu elektrycznego.
Co oznacza kolor czarny w instalacji elektrycznej?
W instalacjach elektrycznych kolor czarny wskazuje na przewód fazowy L2, który odgrywa istotną rolę w trójfazowym układzie. Zgodnie z normą PN-HD 308 S2:2007, ten przewód transportuje prąd zmienny do obwodu, co jest niezbędne dla zasilania różnorodnych urządzeń elektrycznych.
Rozpoznawanie kolorów przewodów znacząco ułatwia ich identyfikację w systemach elektrycznych, co z kolei wpływa na poprawę bezpieczeństwa oraz efektywności tych instalacji. Czarne przewody, działając jako druga faza (L2), współpracują z przewodami:
- brązowym (L1),
- szarym (L3).
Tego typu standardowe połączenia znajdują szerokie zastosowanie w przemyśle oraz budynkach komercyjnych. Dokładne oznaczanie przewodów minimalizuje ryzyko błędów przy podłączaniu, które mogłyby prowadzić do niepożądanych awarii. Znalezienie się w tej problematyce jest kluczowe zarówno dla elektryków, jak i dla serwisantów nowoczesnych systemów elektrycznych.

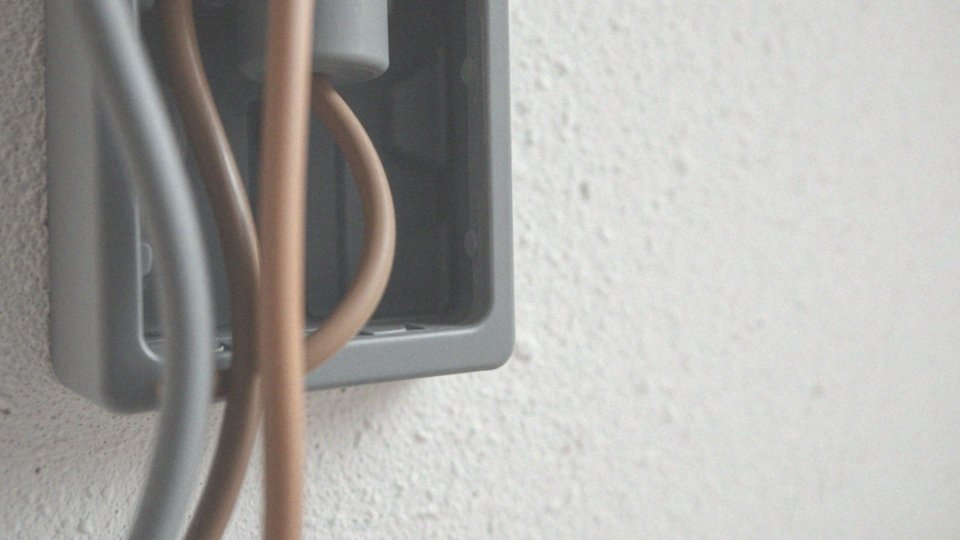

Co oznacza kolor szary w instalacji elektrycznej?
W obszarze instalacji elektrycznych kolor szary reprezentuje przewód fazowy L3, który pełni rolę w trzeciej fazie w układach trójfazowych. Zgodnie z normą PN-HD 308 S2:2007, ten kolor ułatwia szybką identyfikację oraz właściwe podłączenie urządzeń elektrycznych do obwodów trójfazowych. Szary przewód dostarcza niezbędny prąd zmienny, który zapewnia prawidłowe funkcjonowanie odbiorników energii, takich jak:
- silniki,
- maszyny przemysłowe.
W towarzystwie przewodów brązowego (L1) i czarnego (L2) tworzy harmonijną paletę kolorów, co ułatwia rozpoznawanie faz w systemach elektrycznych. Taki system oznaczeń znacząco podnosi poziom bezpieczeństwa i efektywności instalacji, ograniczając ryzyko niewłaściwych połączeń. Rozróżnienie przewodów fazowych na podstawie kolorów jest istotne podczas montażu oraz serwisowania, co pozwala na zachowanie poprawności działania systemu. Przestrzeganie ustalonych norm kolorystycznych wspiera elektryków w szybkim diagnozowaniu oraz podłączaniu kabli, co jest kluczowe dla stabilności całej instalacji.
