Jak sprawdzić kolejność faz? Przewodnik po pomiarach

Co to jest kolejność faz i jakie ma znaczenie?

Kolejność faz to sposób, w jaki napięcia w systemie trójfazowym osiągają swoje maksymalne wartości w określonym czasie. W standardowej instalacji trójfazowej mamy do czynienia z trzema fazami: L1, L2 i L3, które są od siebie oddalone o 120 stopni.

Właściwa kolejność faz, na przykład L1-L2-L3, odgrywa kluczową rolę w efektywności działania wielu urządzeń elektrycznych, takich jak silniki. Znaczenie tej sekwencji rozciąga się na aspekty związane z:

• efektywnością energetyczną,
• bezpieczeństwem,
• długowiecznością sprzętu.

Jeśli dojdzie do odwrócenia kolejności faz, silnik może zmienić kierunek obrotów, co wiąże się z ryzykiem uszkodzenia urządzeń oraz zakłóceń w funkcjonowaniu instalacji. Ignorowanie właściwej sekwencji zwiększa prawdopodobieństwo awarii, co skutkuje wyższymi kosztami napraw oraz przestojami w pracy elektrycznych urządzeń. Zachowanie odpowiedniej kolejności faz pozwala na zoptymalizowanie działania instalacji trójfazowych, co znacząco ogranicza ryzyko błędów i podnosi efektywność energetyczną. Utrzymanie prawidłowej sekwencji minimalizuje szanse na awarie i wydłuża żywotność sprzętu. Jest to szczególnie ważne w zarządzaniu systemami elektrycznymi w różnych dziedzinach, takich jak przemysł czy budownictwo.

Jakie urządzenia elektryczne wymagają prawidłowej kolejności faz?

Właściwa kolejność faz jest niezwykle istotna dla wielu urządzeń elektrycznych, zwłaszcza dla silników trójfazowych, takich jak:

• silniki asynchroniczne,
• silniki synchroniczne.

Stosowane są one w różnych sektorach, w tym w przemyśle oraz budownictwie. Jeśli fazy są źle ustawione, może to prowadzić nie tylko do zmiany kierunku obrotów silników, ale także zwiększyć ryzyko ich mechanicznych uszkodzeń. Również odbiorniki trójfazowe, takie jak:

• systemy chłodzenia,
• pompy,
• napędy prądu stałego z prostownikami sterowanymi.

Wszystkie te urządzenia wymagają zasilania w odpowiedniej sekwencji, aby działały optymalnie. W instalacjach, które wykorzystują Samoczynne Załączanie Rezerwy (SZR), kwestią kluczową jest zachowanie poprawnej kolejności faz przy przełączaniu źródeł energii. Taki sposób działania pomaga zmniejszyć ryzyko awarii systemów. Nie tylko silniki i napędy wymagają uwagi – także aparatura zabezpieczająca oraz urządzenia pomiarowe w trójfazowych obwodach muszą mieć właściwie ustawioną kolejność faz, aby funkcjonować sprawnie i ochraniać całą instalację przed uszkodzeniami. W takich branżach jak energetyka, rolnictwo czy centra danych, zachowanie prawidłowej sekwencji faz jest kluczowe dla stabilności i efektywności systemu zasilania. To podejście przyczynia się również do przedłużenia żywotności sprzętu oraz zwiększa bezpieczeństwo operacji.

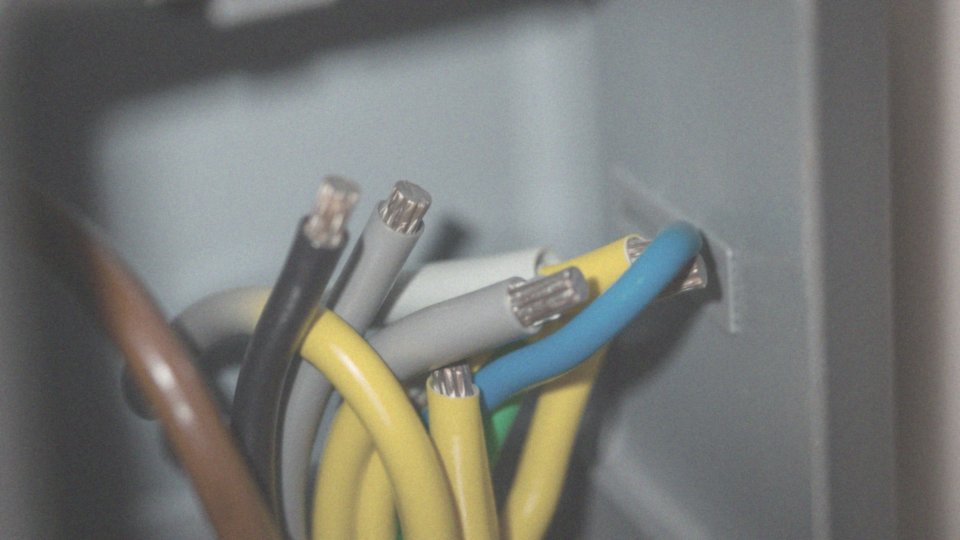

Jakie są typowe oznaczenia kolorystyczne przewodów fazowych?

W elektryce kolory przewodów fazowych są określone przez normę PN-HD 308 S2. Zazwyczaj stosuje się:

• brązowy dla pierwszej fazy L1,
• czarny dla drugiej fazy L2,
• szary dla trzeciej fazy L3.

Przewód neutralny najczęściej oznaczamy kolorem niebieskim, a przewód ochronny – charakterystycznym żółto-zielonym. Te barwy są kluczowe dla szybkiego rozpoznawania przewodów, co znacząco podnosi bezpieczeństwo podczas korzystania z instalacji elektrycznych. Dzięki właściwemu oznaczeniu przewodów można uniknąć pomyłek przy podłączaniu różnorodnych urządzeń, co jest niezwykle istotne dla minimalizacji ryzyka porażenia prądem. Stosowanie odpowiednich kolorów nie tylko zwiększa bezpieczeństwo, ale także korzystnie wpływa na efektywność całej instalacji elektrycznej.

Jakie ryzyko niesie za sobą błędna kolejność faz?

Błędna kolejność faz w systemach elektrycznych niesie ze sobą istotne zagrożenia, które dotyczą zarówno urządzeń, jak i osób. Odwrócenie kierunku obrotów silników trójfazowych może skutkować poważnymi uszkodzeniami mechanicznymi. Takie problemy wpływają na długoterminową efektywność maszyn, w tym pomp i wentylatorów.

W obszarze automatyki i sterowania, niewłaściwa sekwencja faz zakłóca prawidłowe funkcjonowanie systemów, co prowadzi do:

• nieplanowanych przestojów,
• wyższych kosztów napraw.

Przestoje stanowią poważne wyzwanie, zwłaszcza w kontekście awarii, które mogą zaburzyć synchronizację generatorów z siecią energetyczną. Co więcej, w trakcie równoległej pracy transformatorów, błędy w podłączeniu faz mogą prowadzić do:

• uszkodzenia sprzętu,
• przerw w zasilaniu.

Niekorzystne obciążenie jednej fazy zwiększa ryzyko przegrzania przewodów, co może uszkodzić ich izolację. W skrajnych przypadkach taki wygląd sytuacji może doprowadzić do pożaru. Z tego powodu niezwykle istotne jest, aby przed przystąpieniem do jakichkolwiek prac elektrycznych dokładnie sprawdzić poprawność kolejności faz. To kluczowy element, który zapewnia zarówno bezpieczeństwo, jak i efektywność działania instalacji elektrycznych.

Jak działa czujnik kolejności faz?

Czujnik kolejności faz, zwany także czujnikiem kontroli faz, to istotne urządzenie, które analizuje napięcia międzyfazowe w systemach trójfazowych. Jego głównym zadaniem jest pomiar kolejności, w jakiej napięcia L1, L2 oraz L3 osiągają swoje szczytowe wartości. Poprzez monitorowanie zasilania w trzech fazach, czujnik potrafi wykrywać różnorodne nieprawidłowości, w tym na przykład:

• zanik jednej z faz,
• błędną kolejność faz,
• utrata zasilania.

W przypadku rozpoznania takich problemów, czujnik aktywuje alarm lub automatycznie odłącza obwód, co stanowi cenną metodę ochrony maszyn i urządzeń przed potencjalnymi uszkodzeniami. Takie zabezpieczenia są niezbędne dla długotrwałej wydajności instalacji. Współczesne czujniki często są wyposażone w diody LED lub wyświetlacze LCD, które dostarczają informacji o stanie poszczególnych faz. Dzięki tym sygnałom użytkownicy mogą szybko zidentyfikować ewentualne problemy w systemie. Wykorzystanie czujników kolejności faz w układach trójfazowych znacząco podnosi poziom bezpieczeństwa, a także minimalizuje ryzyko awarii. Taki stan rzeczy ma pozytywny wpływ na efektywność energetyczną całego systemu.

Jakie urządzenia umożliwiają testowanie kolejności faz?

Do sprawdzenia odpowiedniej kolejności faz wykorzystuje się szereg różnych przyrządów pomiarowych, które są niezbędne dla prawidłowego funkcjonowania instalacji elektrycznych. Najpopularniejsze z nich to:

• testery – proste urządzenia, które za pomocą sond pomiarowych podłącza się bezpośrednio do przewodów fazowych. Informacje o poprawnej kolejności faz przekazywane są przez diody LED,
• mierniki kolejności faz – bardziej zaawansowane narzędzia, często wyposażone w wyświetlacze LCD, co znacznie ułatwia odczyt wyników pomiarów,
• cyfrowe multimetry – wiele z nich oferuje funkcję pomiaru kolejności faz, co czyni je bardziej wszechstronnymi,
• czujniki kolejności faz – weryfikują poprawność oraz na bieżąco ją monitorują, co jest szczególnie przydatne w systemach narażonych na zmiany w zasilaniu.

Te wszystkie urządzenia mają na celu kontrolowanie poziomu napięcia oraz prawidłowego podłączenia faz, co jest kluczowe, ponieważ błędna kolejność może prowadzić do poważnych kłopotów operacyjnych. Wybór odpowiedniego sprzętu zależy od indywidualnych potrzeb użytkownika oraz specyfiki danej infrastruktury elektrycznej.

Jakie mierniki kolejności faz są dostępne na rynku?

Na rynku dostępnych jest wiele modeli mierników kolejności faz, które różnią się między sobą zarówno funkcjonalnością, jak i zakresem napięć oraz precyzją pomiaru. Prostsze urządzenia, takie jak testery LED, przekazują informacje o właściwej sekwencji faz poprzez łatwe do zauważenia wskaźniki wizualne. Większość z nich charakteryzuje się szybkością i dokładnością analizy, co ma kluczowe znaczenie dla bezpieczeństwa i efektywności pracy instalacji elektrycznych.

Wśród bardziej zaawansowanych opcji szczególnie wyróżniają się mierniki z wyświetlaczami LCD, które oferują szereg dodatkowych funkcji, takich jak:

• pomiar częstotliwości,
• wykrywanie zaniku fazy.

Popularne marki, takie jak Fluke, Sonel czy Kyoritsu, produkują urządzenia wysoko cenione wśród specjalistów w tej dziedzinie. Przed podjęciem decyzji o zakupie warto skrupulatnie przyjrzeć się parametrom technicznym, certyfikatom bezpieczeństwa oraz intuicyjności obsługi, ponieważ te aspekty mają wpływ na komfort użytkowania i precyzyjność pomiarów. Odpowiedni wybór miernika jest kluczowy dla efektywności i bezpieczeństwa pracy z instalacjami elektrycznymi.

Jak podłączyć czujnik do instalacji, aby sprawdzić kolejność faz?

Zanim przystąpisz do konfiguracji czujnika kolejności faz w swoim systemie elektrycznym, najważniejsze jest, aby zadbać o bezpieczeństwo. Upewnij się, że cała instalacja jest wyłączona i odpowiednio zabezpieczona przed przypadkowym włączeniem.

Następnie, zgodnie z instrukcją dotyczącą czujnika, podłącz sondy pomiarowe do przewodów fazowych oznaczonych jako:

• L1,
• L2,
• L3.

Zwróć uwagę, aby połączenia były solidne, co pozwoli uniknąć zwarć i potencjalnych porażeń elektrycznych. Po zakończeniu podłączania możesz włączyć zasilanie.

Bacznie obserwuj wskazania czujnika, by upewnić się, że kolejność faz została ustawiona prawidłowo. Pamiętaj o stosowaniu środków ochrony osobistej, takich jak:

• rękawice izolacyjne,
• okulary ochronne,
• co znacznie zredukuje ryzyko porażenia prądem.

Zachowaj ostrożność, ponieważ niewłaściwa kolejność faz może prowadzić do uszkodzeń sprzętu oraz zwiększać koszty związane z eksploatacją instalacji elektrycznej. Twoje bezpieczeństwo to priorytet, a staranność w tym procesie jest niezbędna.

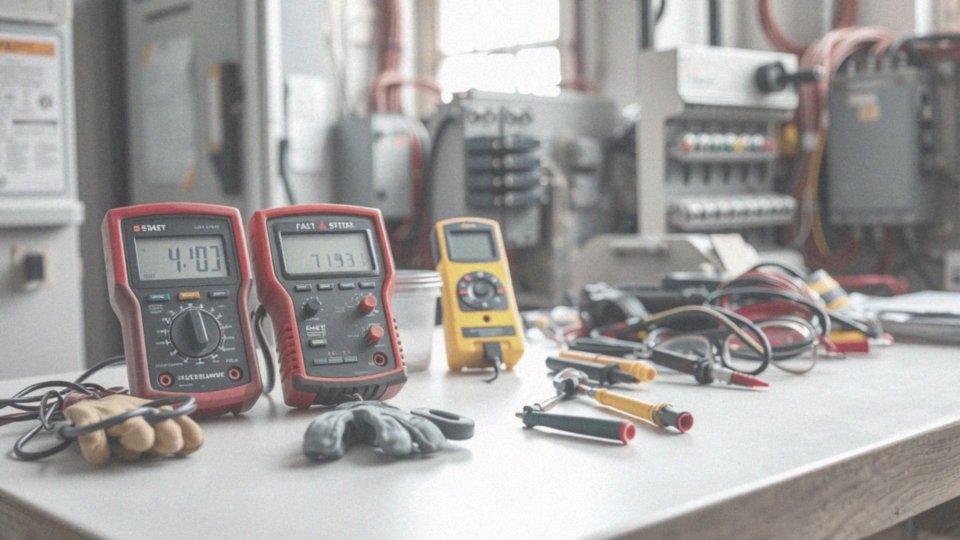

Jakie są najważniejsze kroki przed przystąpieniem do pomiaru kolejności faz?

Aby skutecznie zmierzyć kolejność faz, warto podjąć kilka kluczowych działań:

• upewnij się, że Twój miernik działa bez zarzutu i posiada aktualne świadectwo kalibracji,
• w przypadku uszkodzonych przewodów pomiarowych, niezwłocznie je wymień,
• odłącz zasilanie z instalacji, którą zamierzasz mierzyć,
• zadbaj o odpowiednie zabezpieczenie miejsca pracy, aby uniknąć niezamierzonego włączenia urządzeń,
• zapewnij sobie środki ochrony osobistej – izolacyjne rękawice oraz okulary ochronne mogą znacznie zredukować ryzyko porażenia prądem,
• zapoznaj się z instrukcją obsługi miernika przed rozpoczęciem pomiaru,
• upewnij się, że wszystkie punkty pomiarowe są dobrze widoczne oraz odpowiednio oznaczone.

Zastosowanie się do tych kroków podnosi zarówno poziom bezpieczeństwa, jak i dokładność pomiaru, co jest niezwykle ważne w kontekście instalacji elektrycznych.

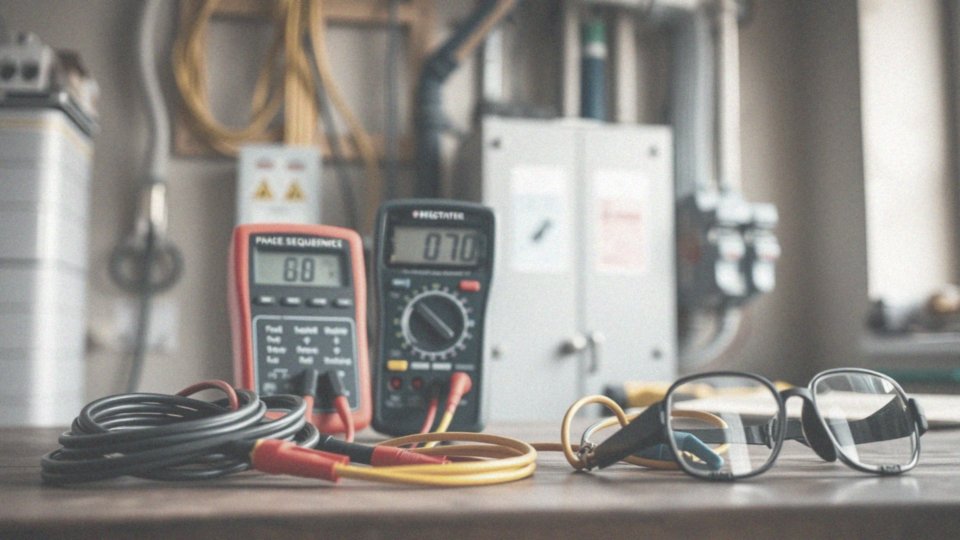

Jakie są możliwe błędy przy sprawdzaniu kolejności faz i jak ich unikać?

Podczas oceny kolejności faz mogą występować różnorodne błędy, które mogą skutkować błędnymi wynikami oraz uszkodzeniem instalacji elektrycznej. Często spotykanym problemem jest niewłaściwe połączenie sond pomiarowych z przewodami fazowymi. W związku z tym, niezwykle istotne jest, aby starannie zapoznać się z instrukcją obsługi miernika.

• Zawsze upewniaj się, że sondy są poprawnie podłączone do oznaczeń L1, L2 oraz L3,
• przeprowadzaj pomiary na instalacjach pod napięciem, co stwarza poważne zagrożenie,
• pamiętaj o odłączeniu zasilania przed rozpoczęciem pomiarów,
• użycie rękawic izolacyjnych oraz okularów ochronnych to obowiązek, aby zwiększyć bezpieczeństwo,
• regularnie monitoruj stan techniczny mierników.

Uszkodzone urządzenia mogą generować nieprecyzyjne wyniki, co w efekcie zwiększa ryzyko błędnych pomiarów. W trudnych warunkach, takich jak wysoka wilgotność czy duże zapylenie, prawdopodobieństwo zafałszowania wyników jest wyższe. Dlatego warto omijać takie sytuacje. Kolejnym istotnym błędem jest pomiar napięcia w obwodzie otwartym, co może prowadzić do mylnych wskazań. Również, unikaj dotykania metalowych części sond pomiarowych podczas testów, aby zminimalizować ryzyko porażenia prądem. Przestrzeganie tych zasad w znaczący sposób redukuje ryzyko błędów przy sprawdzaniu kolejności faz.

W jaki sposób sprawdzanie kolejności faz wpływa na działanie silników elektrycznych?

Sprawdzanie prawidłowej kolejności faz jest niezwykle istotne dla efektywnego działania silników elektrycznych, szczególnie tych trójfazowych. Te silniki wymagają właściwego ustawienia faz (L1-L2-L3), aby mogły pracować optymalnie. Zła sekwencja faz może bowiem zmienić kierunek obrotów, co prowadzi do uszkodzenia podłączonych urządzeń i stwarza zagrożenie dla operatorów.

Na przykład:

• pompy mogą stracić na wydajności,
• wentylatory mogą ulec awarii na skutek niewłaściwego kierunku wirowania.

Dlatego przed uruchomieniem silnika trójfazowego warto przeprowadzić pomiary, aby upewnić się, że fazy są prawidłowo uporządkowane. W przypadku wykrycia nieprawidłowości konieczne jest wymienienie przewodów fazowych, co znacząco podnosi bezpieczeństwo oraz efektywność całego procesu. Regularne weryfikowanie kolejności faz ma korzystny wpływ na wydajność silników asynchronicznych oraz ogólną efektywność systemu elektrycznego.

Utrzymanie odpowiedniego kierunku obrotów znacząco wydłuża żywotność silników, co przyczynia się do obniżenia kosztów eksploatacji. Warto także pamiętać, że błędne ustawienia mogą prowadzić do nieprzewidzianych przestojów, generując dodatkowe wydatki. Dlatego specjalistom i technikom zaleca się częste korzystanie z mierników oraz czujników, aby na bieżąco monitorować sekwencję faz. Taki krok przyczynia się do minimalizacji ryzyka awarii oraz zwiększenia wydajności urządzeń elektrycznych.

W jaki sposób pomiar kolejności faz poprawia efektywność instalacji elektrycznej?

Pomiar sekwencji faz odgrywa kluczową rolę w zapewnieniu efektywności instalacji elektrycznych. Dzięki niemu urządzenia, takie jak:

• silniki,
• transformatory.

funkcjonują prawidłowo. Ustalenie odpowiedniej kolejności faz znacząco redukuje ryzyko nieprawidłowego działania, co przekłada się na:

• mniejsze straty energii,
• niższe wydatki eksploatacyjne.

Na przykład, jeśli chodzi o silniki asynchroniczne i synchroniczne, błędna sekwencja może nawet wpłynąć na kierunek obrotów, co z kolei niesie ze sobą ryzyko uszkodzeń mechanicznych. Regularne monitorowanie sekwencji faz pozwala na szybką identyfikację wszelkich problemów w instalacji, takich jak:

• uszkodzone przewody,
• niewłaściwe podłączenia.

Wszystko to umożliwia efektywną interwencję. Tego typu działania znacząco podnoszą niezawodność oraz trwałość całego systemu elektrycznego, a także skracają czas przestojów i związane z nimi koszty. W dłuższej perspektywie, korzyści wynikające z pomiaru sekwencji faz obejmują nie tylko poprawę efektywności energetycznej, ale również zwiększenie bezpieczeństwa instalacji. Systematyczna kontrola nie tylko podnosi wydajność, ale również chroni sprzęt elektryczny, co jest istotne w kontekście długoterminowym. Dobre zarządzanie kolejnością faz zmniejsza ryzyko ewentualnych awarii i obniża koszty związane z naprawami oraz konserwacją.

Jakie są sposoby na synchronizację generatorów z siecią energetyczną?

Synchronizacja generatorów z siecią energetyczną stanowi fundamentalny element w dziedzinie elektroenergetyki. Istotne jest, by takie parametry jak napięcie, częstotliwość i faza generatora były w pełnej zgodności z wartościami w sieci. Każde niedopasowanie może prowadzić do poważnych problemów technicznych, w tym awarii czy uszkodzeń sprzętu.

Proces ten rozpoczyna się od sprawdzenia sekwencji faz. Kluczowe jest upewnienie się, że kolejność faz generatora, na przykład L1-L2-L3, odpowiada sekwencji w sieci. Jeśli dojdzie do rozbieżności, mogą wystąpić niepożądane skutki, takie jak zwarcia lub zmiany kierunku obrotów silników. W tym celu wykorzystuje się różnorodne urządzenia, w tym synchronoskopy i automatyczne synchronizatory. Te innowacyjne narzędzia monitorują oraz analizują parametry zarówno generatora, jak i sieci.

Możemy wyróżnić kilka metod synchronizacji:

• Metoda manualna – w tym przypadku operator samodzielnie dostosowuje parametry generatora, aby uzyskać zgodność z siecią,
• Automatyczne synchronizatory – te urządzenia działają samodzielnie, automatyzując regulację parametrów generatora na podstawie analizowanych danych z sieci, co pozwala na zwiększenie precyzji oraz skrócenie czasu synchronizacji.

W sytuacji, gdy wiele generatorów pracuje równolegle, synchronizacja staje się kluczowa dla zapewnienia stabilności całego systemu. Skuteczne zarządzanie tym aspektem przekłada się na większą efektywność energetyczną oraz minimalizuje ryzyko wystąpienia awarii. Regularne testy oraz kontrola parametrów, takich jak napięcie i częstotliwość, mają fundamentalne znaczenie dla zapewnienia prawidłowego funkcjonowania generatorów i niezakłócania pracy sieci energetycznej.
