Jakie napięcie występuje w sieci trójfazowej?
W sieci trójfazowej rozróżniamy dwa kluczowe rodzaje napięć:
- napięcie fazowe, wynoszące 230V,
- napięcie międzyfazowe, które osiąga wartość 400V.
Napięcie fazowe mierzy się pomiędzy przewodem fazowym a przewodem neutralnym i stanowi standard w wielu krajach europejskich, w tym w Polsce. W skład sieci trójfazowej wchodzą trzy przewody fazowe, oznaczane jako L1, L2 i L3, oraz przewód neutralny (N). Każdy z tych przewodów przesyła napięcie przemienne z przesunięciem o 120 stopni względem pozostałych, co zapewnia harmonijną symetrię trzech faz oraz ciągłość dostarczanej mocy.
Zgodnie z normą PN-IEC 60038, napięcie znamionowe w Polsce wynosi 230/400V, co spełnia wymagania dla systemów niskiego napięcia. Taki standard umożliwia efektywne zasilanie różnych urządzeń oraz instalacji elektrycznych. Należy także zauważyć, że napięcie trójfazowe znajduje zastosowanie w wielu dziedzinach przemysłowych, a także w sytuacjach, które wymagają większej mocy.
Co to jest napięcie fazowe i jakie ma wartości?
Napięcie fazowe to kluczowy parametr w systemach trójfazowych, definiujący wartość elektryczną między przewodem fazowym a neutralnym. W Polsce standard przyjmuje wartość napięcia fazowego na poziomie 230V. W przypadku obwodów trójfazowych, napięcie to można obliczyć, dzieląc napięcie międzyfazowe (400V) przez pierwiastek z 3, co jest zgodne z fundamentalnymi zasadami funkcjonowania tych systemów.
Wartości napięcia mogą się różnić w zależności od jakości dostarczanej energii elektrycznej. Na szczęście, międzynarodowe normy IEC wskazują, że powinno ono wynosić około 230V. Jednakże na mocy norm dozwolone są pewne odchylenia, które sięgają 10%, co oznacza, że napięcie może wahać się między 207V a 253V.
Utrzymanie tej stabilności ma ogromne znaczenie dla prawidłowego zasilania zarówno urządzeń przemysłowych, jak i domowych. Neutralny punkt w systemie trójfazowym pełni rolę odniesienia dla napięcia fazowego, co zapewnia harmonijne i efektywne działanie całego systemu.
Co to jest napięcie międzyfazowe i jakie ma wartości?
Napięcie międzyfazowe odgrywa kluczową rolę w instalacjach trójfazowych, a jego pomiar odbywa się pomiędzy dwoma przewodami fazowymi, takimi jak L1, L2 oraz L3.
W typowej sieci niskiego napięcia wynosi ono 400V, co sprawia, że jest wyższe od napięcia fazowego, które z kolei ma wartość 230V.
Ten parametr jest szczególnie istotny podczas zasilania urządzeń o większym zapotrzebowaniu na moc, takich jak:
- silniki elektryczne,
- indukcyjne płyty grzewcze,
- trójfazowe ogrzewacze wody.
Aby obliczyć napięcie międzyfazowe, wystarczy pomnożyć wartość napięcia fazowego (230V) przez pierwiastek z 3 (√3). Takie podejście pozwala na optymalne wykorzystanie energii w systemach trójfazowych.
Ważne jest także, że napięcia mogą się różnić w zależności od standardów jakości energii elektrycznej, co wpływa na ich stabilność. Regulacje ustalone przez IEC precyzują, że napięcie międzyfazowe powinno być utrzymywane w granicach 400V, co ma ogromne znaczenie dla efektywności i bezpieczeństwa działania zarówno urządzeń przemysłowych, jak i domowych.
Dlatego też odpowiednie dostosowanie wartości napięcia jest kluczowe dla sprawnej pracy sprzętu elektrycznego w obwodach trójfazowych.
Jakie są normy dotyczące napięć w instalacjach trójfazowych?
W Polsce oraz w Europie normy dotyczące napięć w instalacjach trójfazowych opierają się na standardach IEC, zwłaszcza na normie PN-IEC 60038. Napięcie fazowe wynosi 230V, a międzyfazowe osiąga 400V. Dopuszczalne odchylenia dla tych wartości zazwyczaj wynoszą ±10%, co oznacza, że:
- napięcie fazowe może oscylować między 207V a 253V,
- napięcie międzyfazowe w granicach od 360V do 440V.
Te regulacje są istotne dla zapewnienia jakości energii elektrycznej, mając kluczowe znaczenie zarówno dla przemysłu, jak i użytku domowego. Zgodnie z dyrektywami Ministra Gospodarki, standardy jakościowe weryfikują te wartości i definiują wymagania dotyczące stabilności napięcia. Przedsiębiorstwa energetyczne są zobowiązane do monitorowania oraz regulacji parametrów napięcia w sieci trójfazowej, co przekłada się na stabilność dostaw energii. Dlatego normy dotyczące napięć odgrywają istotną rolę w poprawie efektywności całego systemu energetycznego.
Jakie są podstawowe różnice między zasilaniem jednofazowym a trójfazowym?
Różnice pomiędzy zasilaniem jednofazowym a trójfazowym opierają się głównie na liczbie używanych przewodów oraz efektywności przesyłu energii. W przypadku zasilania jednofazowego mamy do czynienia z dwoma przewodami: fazowym i neutralnym, co pozwala osiągnąć napięcie na poziomie 230V. Z kolei w instalacjach trójfazowych wykorzystuje się cztery przewody – trzy fazowe oraz jeden neutralny.
Chociaż napięcie fazowe nadal wynosi 230V, to napięcie międzyfazowe sięga 400V. Dzięki trójfazowemu zasilaniu możliwe jest przesyłanie znacznie większej mocy, co ogranicza obciążenie przewodów i redukuje straty energii. W praktyce prowadzi to do bardziej zrównoważonego obciążenia sieci. Tego typu rozwiązanie ma szczególne znaczenie dla urządzeń o wysokim zapotrzebowaniu na moc, takich jak silniki elektryczne.
Co więcej, zasilanie trójfazowe pozwala na wyższy chwilowy pobór prądu, co jest istotne w sektorze przemysłowym oraz komercyjnym. Systemy te znajdują zastosowanie w:
- budynkach przemysłowych,
- centrach danych,
- dużych obiektach handlowych.
Sprawne działanie przewodów fazowych przyczynia się do stabilności energetycznej, co w kontekście efektywnej infrastruktury jest niezwykle ważne. Różnice te dotyczą zarówno aspektów fizycznych, jak i efektywności energetycznej systemów jednofazowych oraz trójfazowych.
Jakie są zalety zasilania trójfazowego?
Zasilanie trójfazowe oferuje szereg zalet, które przyczyniają się do wzrostu efektywności zarówno w sektorze przemysłowym, jak i w użytku domowym. Przede wszystkim, pozwala na przesył większej ilości energii przy minimalnych stratach. Dzięki temu można zastosować cieńsze przewody, co przekłada się na mniejsze wydatki związane z instalacją elektryczną.
Kolejną istotną korzyścią jest to, że zasilanie trójfazowe zapewnia:
- równomierne obciążenie sieci,
- wpływ na stabilność napięcia,
- ograniczenie ryzyka wahań,
- wiążąc się z większą efektywnością silników elektrycznych,
- możliwość zasilania urządzeń o dużym poborze mocy.
Gdy mówimy o silnikach elektrycznych zasilanych prądem trójfazowym, warto zaznaczyć, że osiągają one wyższą efektywność oraz dłuższy czas eksploatacji w porównaniu do tych jednofazowych. Dodatkowo, energia elektryczna w systemie trójfazowym umożliwia zasilanie urządzeń o dużym poborze mocy, co jest niezbędne w przemyśle. Przykłady takich urządzeń to potężne pompy, sprężarki oraz systemy grzewcze. W związku z tym, zasilanie trójfazowe okazuje się bardziej rentowne i efektywne na dłuższą metę niż jego jednofazowy odpowiednik. Co więcej, takie instalacje sprawdzają się lepiej w trudnych warunkach eksploatacyjnych, co wpływa na zwiększenie bezpieczeństwa oraz niezawodności całego systemu.
Jakie urządzenia korzystają z zasilania trójfazowego?
Zasilanie trójfazowe odgrywa istotną rolę w wielu branżach przemysłowych i handlowych. Jest kluczowe dla zasilania urządzeń wymagających dużej mocy. Najczęściej spotykanymi odbiornikami trójfazowymi są różnorodne silniki elektryczne, które znajdują zastosowanie zarówno w procesach produkcyjnych, jak i w transporcie, np. w windach czy transporterach taśmowych.
- w przemyśle z powodzeniem wykorzystuje się pompy ciepła oraz klimatyzatory,
- coraz większą popularność zdobywają również trójfazowe płyty grzewcze indukcyjne oraz ogrzewacze wody,
- w zakładach produkcyjnych energię elektryczną trójfazową wykorzystują spawarki i obrabiarki,
- w budynkach komercyjnych oraz centrach danych zasilanie trójfazowe stało się normą.
Dzięki zasilaniu trójfazowemu możliwe jest podłączenie wielu odbiorników w tym samym czasie oraz zwiększenie efektywności przesyłania mocy. Systemy te mają kluczowe znaczenie dla właściwego funkcjonowania nowoczesnych instalacji elektrycznych. Gniazda trójfazowe dodatkowo ułatwiają zarządzanie energią, co ma ogromne znaczenie w codziennym użytkowaniu.

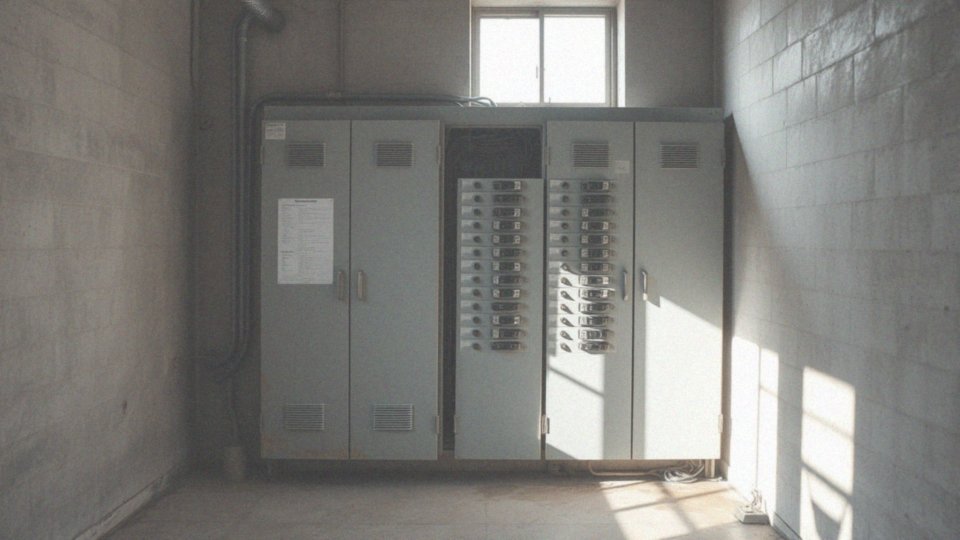

Jakie napięcie występuje w różnych krajach w systemach trójfazowych?
Napięcia w systemach trójfazowych różnią się w zależności od regionu, co ma istotne znaczenie dla efektywności oraz bezpieczeństwa zasilania. Na przykład w Europie, w tym także w Polsce, standardowe wartości wynoszą:
- 230V dla fazy,
- 400V dla napięcia międzyfazowego.
Natomiast w Stanach Zjednoczonych trójfazowe napięcie wynosi 208V, a w Japonii 200V. W takich miejscach jak:
- Abu Dhabi czy Albania – 400V,
- Afganistan i Angola – 380V,
- Aruba i Barbados – 220V.
Różnice występują także w zakresie częstotliwości energii elektrycznej, która przeważnie wynosi 50 Hz lub 60 Hz. Zrozumienie tych wariacji jest niezwykle ważne podczas projektowania i utrzymania instalacji elektrotechnicznych. Ma to szczególne znaczenie, gdy urządzenia wymagają konkretnego napięcia do prawidłowej pracy. Znormalizowane wartości napięcia zgodne z normami IEC są kluczowe dla zapewnienia zgodności z międzynarodowymi standardami jakości energii. Dzięki temu użytkowanie sprzętu staje się nie tylko właściwe, ale również umożliwia efektywne dostarczanie energii w różnych regionach.
Jak zdiagnozować zanik fazy w instalacji trójfazowej?
Diagnostyka zaniku fazy w instalacji trójfazowej może być przeprowadzona na kilka sposobów. Najprostszą metodą jest:
- wizualna inspekcja bezpieczników oraz wyłączników nadprądowych – ich uszkodzenie lub wyłączenie zazwyczaj wskazuje na problem z jedną z faz,
- możliwość wykorzystania multimetru; poprzez pomiar napięcia między przewodami fazowymi a neutralnym, można szybko zidentyfikować, czy jedna z faz jest bez napięcia, co zazwyczaj oznacza konieczność interwencji,
- inwestycja w analizatory sieci, które w sposób ciągły monitorują różne parametry, takie jak natężenie prądu, umożliwiając wczesne wykrycie zaniku fazy.
Gdy zasilamy silniki trójfazowe, objawy problemu mogą obejmować:
- szum,
- drgania,
- całkowity brak reakcji na próbę uruchomienia.
Dlatego tak istotne jest stosowanie odpowiednich zabezpieczeń, takich jak czujniki kolejności faz czy automatyczne przełączniki faz. Te urządzenia nie tylko chronią samą instalację, ale także zapobiegają uszkodzeniom urządzeń, które mogą wyniknąć z nagłego zaniku fazy.

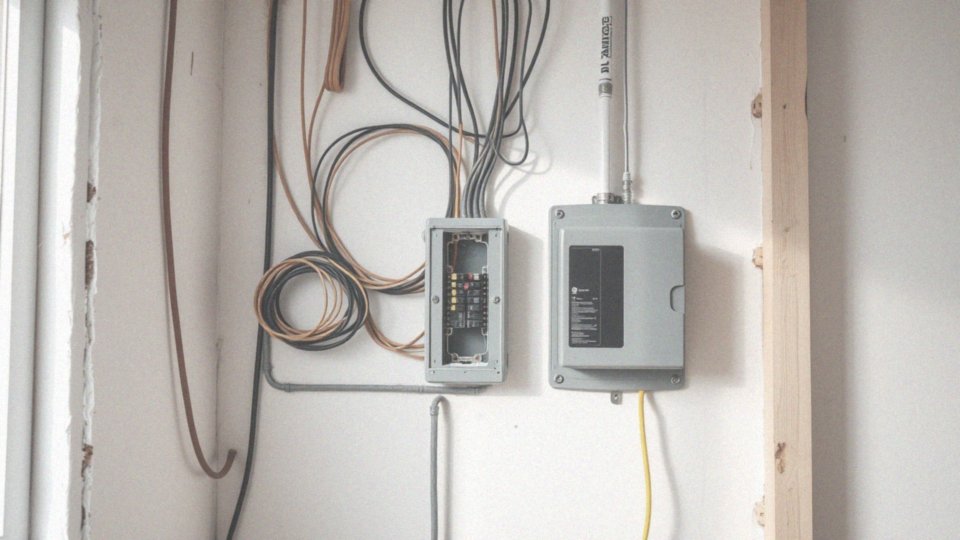

Jak zrealizować instalację elektryczną trójfazową?
Realizacja instalacji elektrycznej trójfazowej to zadanie, które wymaga dużej precyzji oraz przestrzegania obowiązujących norm technicznych. Na początku tego procesu należy przygotować projekt, który musi być zatwierdzony przez wykwalifikowanego fachowca w dziedzinie elektryki. Kiedy uzyskamy wszystkie niezbędne zezwolenia, można przystąpić do podłączenia zasilania trójfazowego do budynku.
Jednym z kluczowych etapów jest instalacja tablicy rozdzielczej, w której umieszczone są różne zabezpieczenia, w tym wyłączniki nadprądowe oraz różnicowoprądowe. Oznakowanie przewodów fazowych według normy PN-HD 308 S2 jest równie istotne, ponieważ ułatwia ich przyszłą identyfikację i znacząco wpływa na bezpieczeństwo całej instalacji. W standardowej instalacji trójfazowej występują:
- trzy przewody fazowe,
- jeden przewód neutralny.
To pozwala na równomierne rozłożenie obciążenia. Dobór przewodów powinien odpowiadać przewidywanemu obciążeniu, dlatego selekcjonuje się je w zależności od zapotrzebowania na moc. Gniazda trójfazowe powinny być umiejscowione w przemyślanych lokalizacjach, dostosowanych do ich planowanego użytkowania. Nie można zapominać o konieczności zapewnienia skutecznego uziemienia oraz regularnych przeglądów instalacji, co w znacznym stopniu zwiększa poziom bezpieczeństwa.
W kontekście konserwacji, ważne jest prawidłowe oznaczenie żył w kablach, ponieważ błędy w ich znakowaniu mogą prowadzić do niebezpiecznych sytuacji. Dlatego tak istotne jest przestrzeganie wszelkich norm i zasad bezpieczeństwa na każdym etapie budowy instalacji trójfazowej.
