Co to jest różnicówka? Wyjaśniamy działanie i korzyści

Co to jest różnicówka?

Różnicówka, czyli wyłącznik różnicowoprądowy (RCD), odgrywa kluczową rolę w zabezpieczaniu instalacji elektrycznych. Jej podstawowym celem jest ochrona przed porażeniem, zarówno w przypadku bezpośrednich, jak i pośrednich kontaktów z prądem. Działa na zasadzie monitorowania różnic pomiędzy prądami wpływającymi a wypływającymi z obwodu. Gdy tylko zauważy jakiekolwiek odstępstwa, co sugeruje wyciek prądu, natychmiast odłącza obwód. Dzięki temu bezpieczeństwo użytkowników zostaje znacznie podniesione.

Różnicówki stanowią niezbędny element każdej instalacji elektrycznej, pomagają nie tylko w minimalizowaniu ryzyka uszkodzeń sprzętu podłączonego do prądu, ale również znacząco zmniejszają szansę na pojawienie się pożaru. Włączenie wyłącznika różnicowoprądowego do systemu elektrycznego to mądra decyzja, która przyczynia się do podniesienia poziomu bezpieczeństwa. Jest to istotne zarówno w gospodarstwach domowych, jak i w obiektach publicznych czy zakładach przemysłowych.

Jego właściwości zabezpieczające przed porażeniem prądem i pożarem sprawiają, że jest niezastąpiony w różnych warunkach użytkowania.

Jak działa różnicówka?

Różnicówka funkcjonuje na zasadzie precyzyjnego pomiaru oraz porównania prądów wpływających i wypływających z obwodu elektrycznego. Centralnym elementem tej technologii jest przekładnik Ferrantiego, który monitoruje prąd zarówno w przewodach fazowych, jak i w przewodzie neutralnym.

W normalnych warunkach te prądy są zrównoważone, co prowadzi do otrzymania zerowej sumy wektorowej. Jednakże, gdy następuje upływ prądu, na przykład na skutek kontaktu z uszkodzonym urządzeniem, ta równowaga zostaje zaburzona. W takim przypadku w obwodzie pojawia się prąd różnicowy, który jest wykrywany przez przekładnik. To z kolei uruchamia wyzwalacz, a cała operacja trwa zaledwie milisekundy, w rezultacie czego obwód zostaje natychmiast odłączony. Dzięki temu znacznie zmniejsza się ryzyko porażenia prądem oraz pożaru.

Działanie różnicówki opiera się na I prawie Kirchhoffa, które stwierdza, że suma prądów wpływających do węzła musi być równa sumie prądów wypływających. Te właściwości sprawiają, że wyłącznik różnicowoprądowy odgrywa kluczową rolę w zapewnieniu skutecznej ochrony przed porażeniem, co czyni go niezbędnym elementem bezpieczeństwa w każdej instalacji elektrycznej.

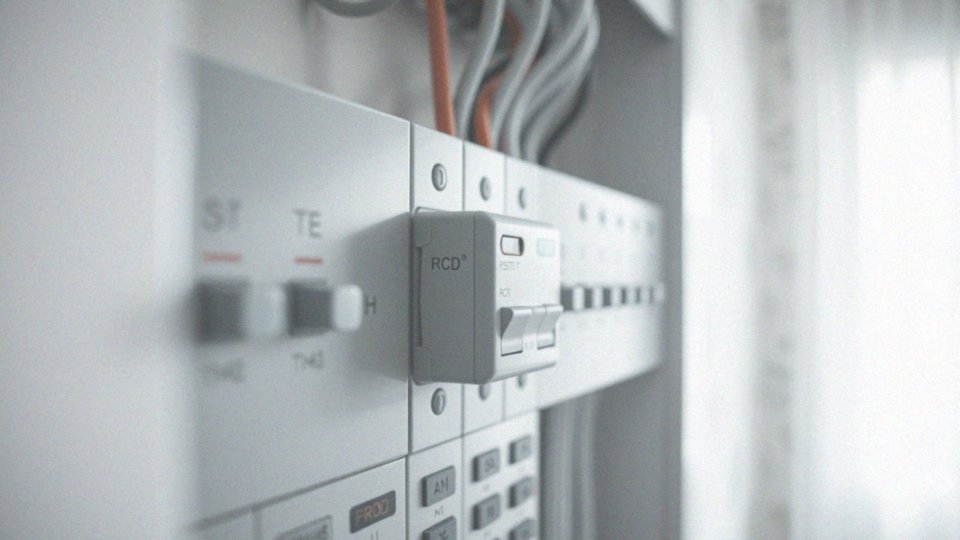

Co to jest prąd różnicowy i jak wpływa na działanie różnicówki?

Prąd różnicowy, znany również jako prąd upływowy, odgrywa kluczową rolę w funkcjonowaniu różnicówki. To różnica pomiędzy prądami wchodzącymi do obwodu a tymi, które go opuszczają. W idealnie działającej instalacji ich suma powinna wynosić zero.

Prąd różnicowy występuje, kiedy część energii „ucieka” z obwodu, co może mieć miejsce na skutek:

• uszkodzenia izolacji,
• zetknięcia człowieka z elementami pod napięciem.

Różnicówka, dzięki swojej wysokiej czułości, jest w stanie wykryć nawet niewielkie upływy prądu, co umożliwia natychmiastowe odłączenie zasilania. Na przykład, jeśli różnicówka jest ustawiona na czułość 30 mA, odzwierciedli to reakcję zanim zagrożenie stanie się poważne. Takie działanie znacząco zmniejsza ryzyko porażenia prądem czy wybuchu pożaru. Im mniejsza czułość, tym szybsza reakcja systemu w sytuacjach niebezpiecznych.

Ważne jest, aby podkreślić, że efektywność różnicówki wiąże się ściśle z jej zdolnością do wykrywania prądu różnicowego, co jest kluczowe dla skutecznej ochrony przed porażeniem i minimalizowaniem ryzyka pożaru w elektrycznych instalacjach.

Jakie są rodzaje wyłączników różnicowoprądowych?

Wyłączniki różnicowoprądowe występują w wielu wariantach, które można klasyfikować na podstawie różnych charakterystyk, takich jak:

• czułość: wysoką, średnią i niską,
• typ prądu upływowego: AC oraz A i B,
• liczba biegunów: dwubiegunowe oraz czterobiegunowe.

Mamy do czynienia z wyłącznikami o wysokiej czułości, działającymi przy progach 10 mA lub 30 mA, które są szczególnie przydatne w miejscach, gdzie ryzyko porażenia jest większe, na przykład w łazienkach. Wyłączniki o niskiej czułości, mające próg zadziałania wynoszący 500 mA lub więcej, stosuje się tam, gdzie występuje duży prąd upływowy, co ma na celu zapobieganie fałszywym wyłączeniom. Rozróżniamy wyłączniki AC, które działają wyłącznie na prąd przemienny, oraz wyłączniki A, które reagują także na pulsujący prąd stały. Wyłączniki B przystosowane są do detekcji różnorodnych typów prądów, w tym prądu stałego. Na rynku dostępne są wyłączniki dwubiegunowe przeznaczone do obwodów jednofazowych, a także czterobiegunowe, stosowane w instalacjach trójfazowych. Nowoczesne wyłączniki różnicowoprądowe RCBO łączą w sobie funkcje wyłącznika różnicowoprądowego z zabezpieczeniem przed przeciążeniem i zwarciem, co sprawia, że oferują one kompleksową ochronę dla całej instalacji elektrycznej.

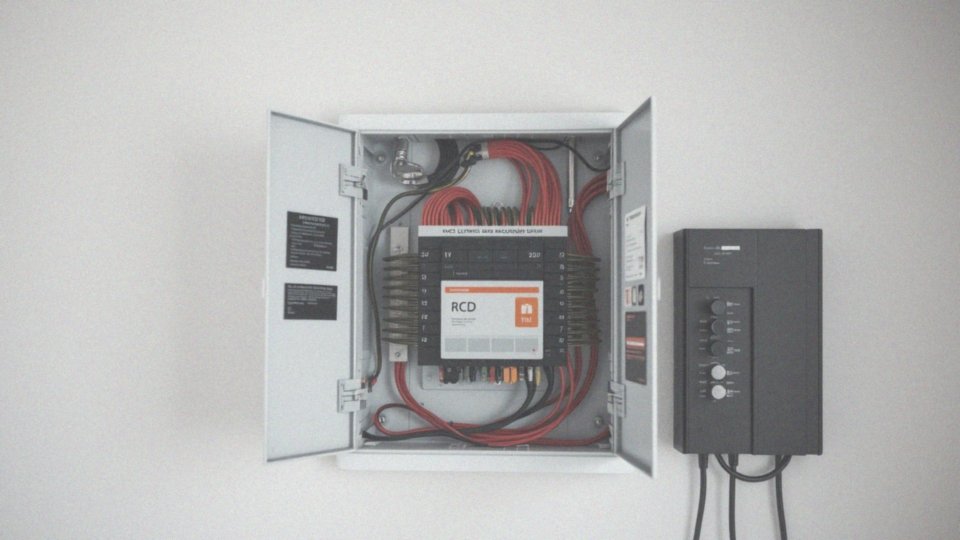

Jakie są korzyści z zastosowania wyłącznika różnicowoprądowego?

Wyłącznik różnicowoprądowy przynosi wiele korzyści, które mają kluczowe znaczenie dla ochrony osób korzystających z instalacji elektrycznych. Przede wszystkim zapobiega porażeniom prądem, niezależnie od tego, czy dotyk jest bezpośredni, czy pośredni. Gdy tylko wyczuje różnicę w prądach, niezwłocznie odłącza obwód, co znacząco ogranicza ryzyko związane z uszkodzeniem izolacji oraz kontaktem człowieka z przewodami pod napięciem. Co więcej, wyłącznik ten redukuje także prawdopodobieństwo wystąpienia pożaru, eliminując iskrzenie spowodowane upływem prądu.

W szczególności w miejscach o wyższym ryzyku, takich jak:

• łazienki,
• kuchnie,
• warsztaty,
• ogrody.

Zastosowanie takiego urządzenia znacznie poprawia bezpieczeństwo. Dobrze jest również podkreślić, że stosowanie wyłącznika różnicowoprądowego jest zgodne z obowiązującymi przepisami budowlanymi oraz normami ochrony przed porażeniem. Dzięki temu instalacje elektryczne stają się nie tylko bezpieczniejsze, ale także spełniają wymogi prawne. Zainstalowanie wyłącznika w domach, mieszkaniach oraz obiektach użyteczności publicznej to istotny krok w stronę poprawy zabezpieczeń oraz zwiększenia komfortu życia wszystkich jego użytkowników.

Jak różnicówki minimalizują ryzyko pożaru?

Różnicówki pełnią kluczową funkcję w ochronie przed pożarami. Dzięki błyskawicznemu wykrywaniu upływu prądu, eliminują ryzyko iskrzenia oraz przegrzewania się przewodów, które mogą doprowadzić do zapalenia się łatwopalnych materiałów. Kiedy tylko urządzenie zarejestruje prąd różnicowy, natychmiast odłącza obwód, co znacząco obniża zagrożenie.

Ich rola jest szczególnie istotna w miejscach, gdzie znajdują się substancje łatwopalne, jak na przykład w budynkach drewnianych. W takich warunkach ryzyko pożaru znacznie wzrasta, co sprawia, że różnicówki stają się niezbędnym elementem systemów zabezpieczeń. Dodatkowo, te urządzenia charakteryzują się wysoką czułością, co pozwala na wychwytywanie nawet najmniejszych upływów prądu. Dla korzystających z instalacji elektrycznych jest to niezwykle istotne.

Wykorzystanie różnicówek podnosi poziom bezpieczeństwa pożarowego, co ma szczególne znaczenie zarówno w domach prywatnych, jak i w budynkach publicznych. Chronią one nie tylko przed porażeniem prądem, ale także skutecznie ograniczają ryzyko pożaru, co czyni je niezastąpionym elementem dzisiejszych instalacji elektrycznych.

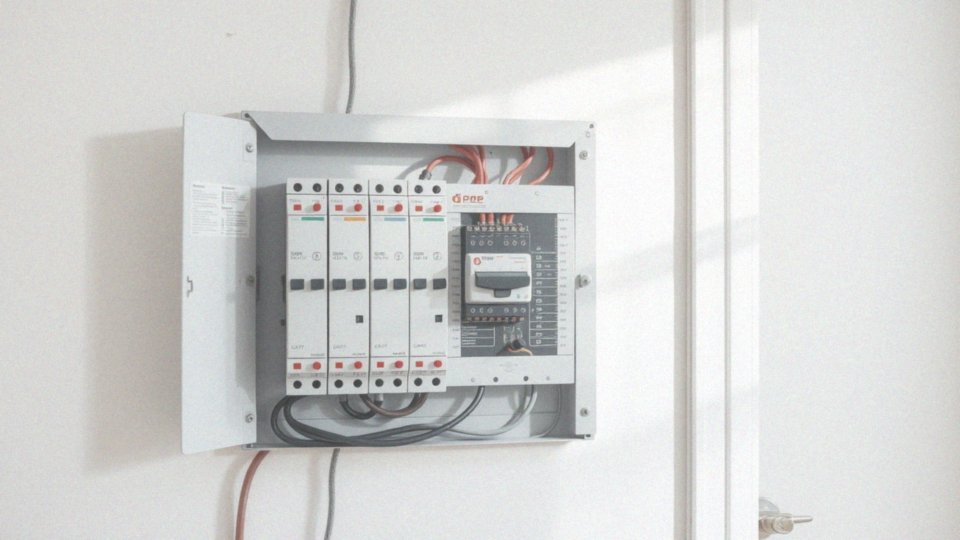

Dlaczego różnicówka jest ważna dla bezpieczeństwa użytkowników?

Różnicówka to niezwykle ważne urządzenie, które odgrywa kluczową rolę w zapewnieniu bezpieczeństwa użytkowników. Jej głównym zadaniem jest ochrona przed porażeniem prądem elektrycznym, co znacząco zmniejsza ryzyko poważnych konsekwencji, takich jak:

• paraliż dróg oddechowych,
• utratę zdrowia,
• nawet utratę życia.

Szczególnie istotne jest to w domach, gdzie mieszkają:

• małe dzieci,
• osoby starsze,
• osoby z zaburzeniami psychicznymi.

Różnicówki działają błyskawicznie, co oznacza, że natychmiastowa reakcja na wyciek prądu skutecznie ogranicza ryzyko tragicznych wydarzeń. Regularne testowanie tych urządzeń jest niezbędne dla ich prawidłowego funkcjonowania, co z kolei zwiększa skuteczność ochrony przed porażeniem. Co więcej, różnicówki mają także właściwości przeciwpożarowe, minimalizując ryzyko powstania pożaru w wyniku uszkodzonej instalacji elektrycznej lub wadliwego sprzętu.

Obecność tych urządzeń zarówno w domach, jak i w miejscach publicznych znacząco zwiększa bezpieczeństwo, umożliwiając użytkownikom korzystanie z urządzeń elektrycznych w znacznie spokojniejszy sposób. Montaż różnicówek w strategicznych miejscach, takich jak łazienki czy kuchnie, jest kluczowym elementem skutecznych systemów ochrony przed zagrożeniami związanymi z elektrycznością.

W jakich miejscach zaleca się montaż różnicówki?

Montaż różnicówki odgrywa kluczową rolę w obszarach, gdzie ryzyko porażenia prądem elektrycznym jest szczególnie wysokie. Takimi miejscami są:

• łazienki,
• kuchnie,
• pralnie,
• piwnice.

Obecność wody zwiększa szansę na niebezpieczne wycieki prądu. Niezbędne są także w:

• warsztatach,
• garażach,
• ogrodach,

gdzie korzysta się z różnorodnych urządzeń elektrycznych, co wprowadza dodatkowe zagrożenia. W budynkach wielorodzinnych, szczególnie w domach jednorodzinnych i mieszkaniach, ich instalacja jest zalecana w przestrzeniach, w których przebywają:

• dzieci,
• seniorzy,
• osoby z niepełnosprawnościami.

Na placach budowy oraz w obiektach przemysłowych montaż różnicówek jest zgodny z normami budowlanymi i wręcz obowiązkowy, aby zapewnić bezpieczeństwo oraz odpowiednie warunki techniczne. Ważne jest, aby były one instalowane w różnych obwodach, co znacząco poprawia ochronę przed porażeniem prądem. Ich obecność w systemach elektrycznych to fundamentalny element zwiększający bezpieczeństwo wszystkich użytkowników.

Jak podłączyć różnicówkę w instalacji elektrycznej?

Podłączenie różnicówki w instalacji elektrycznej powinno być zawsze zlecone doświadczonemu elektrykowi. Dzięki temu zapewniamy sobie nie tylko bezpieczeństwo, ale także zgodność z obowiązującymi normami. Różnicówka, czyli wyłącznik różnicowoprądowy, musi być zainstalowana w układzie szeregowym, co oznacza, że zarówno przewody fazowe, jak i neutralny muszą przechodzić przez to urządzenie.

Zanim przystąpisz do podłączenia, warto zwrócić uwagę na oznaczenia na obudowie:

• przewód fazowy łączy się z zaciskiem oznaczonym literą L,
• przewód neutralny z zaciskiem N.

Pamiętaj, że błędne podłączenie może prowadzić do uszkodzenia różnicówki lub jej nieprawidłowego działania. Przed rozpoczęciem montażu upewnij się, że zasilanie w obwodzie jest całkowicie wyłączone. To istotne, aby zminimalizować ryzyko porażenia prądem.

W obwodach trójfazowych stosuje się czterobiegunowe różnicówki, które odłączają wszystkie trzy fazy oraz przewód neutralny, co znacząco zwiększa bezpieczeństwo w przypadku awarii. Po zakończeniu instalacji warto przeprowadzić test, naciskając przycisk TEST, który potwierdzi, że różnicówka działa poprawnie.

Zgodnie z aktualnymi normami budowlanymi, każda instalacja wyposażona w różnicówki musi spełniać określone regulacje. Regularne testowanie tych urządzeń jest kluczowe dla ich niezawodności w momentach krytycznych, co jest niezbędne dla zachowania bezpieczeństwa.

Jakie użytkowanie i warunki techniczne są wymagane dla różnicówki?

Aby różnicówka działała sprawnie, należy zadbać o kilka istotnych warunków technicznych:

• umiejscowienie w suchym miejscu, które jest zabezpieczone przed ewentualnymi uszkodzeniami,
• podłączenie do obwodów, które nie są przeciążone,
• używanie odpowiednich zabezpieczeń nadprądowych, zgodnych z obowiązującymi normami,
• regularne testowanie urządzenia – najlepiej raz w miesiącu nacisnąć przycisk TEST, aby zweryfikować jego działanie,
• unikanie instalowania różnicówek w miejscach o wysokiej wilgotności lub dużym zapyleniu, chyba że są one do takich warunków przeznaczone.

W przypadku, gdy różnicówka nie zareaguje, niezwłocznie warto skontaktować się z wykwalifikowanym elektrykiem, by uniknąć potencjalnych zagrożeń. W trakcie remontów lub przekształceń w instalacji elektrycznej warto ocenić, czy urządzenie nadal spełnia swoje funkcje. Przestrzeganie tych wskazówek zapewni nie tylko prawidłowe działanie różnicówki, ale również bezpieczeństwo jej użytkowników.

Jak często należy testować różnicówkę?

Regularne sprawdzanie różnicówki ma kluczowe znaczenie dla bezpieczeństwa instalacji elektrycznej. Zaleca się, aby testy te przeprowadzać co najmniej raz w miesiącu. Cała procedura jest dość prosta – wystarczy wcisnąć przycisk TEST znajdujący się na obudowie urządzenia. Kiedy wszystko działa jak powinno, obwód zostaje natychmiastowo odłączony, co dowodzi, że mechanizmy ochronne są sprawne.

W przypadku braku reakcji, może to wskazywać na awarię, co wiąże się z koniecznością wymiany urządzenia. Regularne testy pozwalają na wczesne wykrywanie usterek, przez co można uniknąć sytuacji, w której różnicówka przestaje działać w krytycznym momencie. Dodatkowo, warto zwracać uwagę na wszelkie objawy nieprawidłowego funkcjonowania. To kolejny, istotny krok w drodze do zapewnienia pełnej ochrony przed porażeniem prądem oraz ryzykiem pożaru.

Jakie są objawy nieprawidłowego działania różnicówki?

Objawy niewłaściwego działania różnicówki mogą być poważne i wymagają szybkiej interwencji elektryka. Największym sygnałem alarmowym jest brak reakcji na przycisk TEST. Kiedy to się zdarza, oznacza to, że urządzenie nie odłącza obwodu, co sugeruje, iż może być uszkodzone.

Innym niepokojącym zjawiskiem jest automatyczne wyłączanie się różnicówki, znane także jako „wybijanie”. Taki problem może mieć przyczyny związane z:

• nieprawidłowym działaniem,
• obecnością prądu upływowego.

Jeśli różnicówka często się wyłącza po włączeniu określonego sprzętu, to również powinno zaniepokoić. Może to wskazywać na usterki w instalacji lub samym urządzeniu. Dodatkowo, warto być czujnym w sytuacjach, gdy różnicówka nie reaguje na kontakt z uszkodzonym urządzeniem pod napięciem. Takie okoliczności mogą sugerować brak odpowiedniej ochrony, co z kolei stwarza poważne zagrożenie dla bezpieczeństwa.

W przypadku zauważenia któregokolwiek z tych objawów, należy niezwłocznie skontaktować się z wykwalifikowanym elektrykiem. Specjalista przeprowadzi dokładną diagnozę i podejmie niezbędne kroki w celu usunięcia problemu. Czasami może być konieczna wymiana różnicówki. Regularne testowanie oraz monitorowanie tego urządzenia są kluczowe dla zapewnienia bezpieczeństwa w instalacjach elektrycznych.

Jakie są przepisy budowlane dotyczące wyłączników różnicowoprądowych?

Przepisy dotyczące wyłączników różnicowoprądowych odgrywają fundamentalną rolę w zapewnieniu bezpieczeństwa w instalacjach elektrycznych. W Polsce, zgodnie z rozporządzeniem Ministra Infrastruktury oraz normą PN-HD 60364-4-41:2017-09, ich stosowanie jest obowiązkowe w konkretnych obwodach oraz miejscach, takich jak:

• łazienki,
• kuchnie,
• pralnie,
• gniazda wtykowe,
• obwody zasilające urządzenia na zewnątrz budynku.

Obejmuje to również wszędzie tam, gdzie występuje podwyższone ryzyko porażenia prądem. Normy te precyzują techniczne wymagania dotyczące tych urządzeń, w tym ich czułość, co ma kluczowe znaczenie w pobliżu wody. Dzięki tym środkom skutecznie zabezpieczają przed porażeniem elektrycznym, co jest niezwykle istotne dla bezpieczeństwa użytkowników. Wprowadzenie takich standardów ma na celu nie tylko ochronę życia i zdrowia, ale także minimalizację ryzyka pożarów i innych niebezpieczeństw związanych z prądem.

Dodatkowo, przepisy określają, jak powinny być dobierane i instalowane wyłączniki różnicowoprądowe. Niezwykle ważne jest, aby te prace były wykonywane przez wykwalifikowanych fachowców, co zapewnia zgodność z aktualnymi normami bezpieczeństwa.

Jakie dodatkowe funkcje mogą mieć nowoczesne wyłączniki różnicowoprądowe?

Nowoczesne wyłączniki różnicowoprądowe, czyli RCD, oferują szereg zaawansowanych funkcji, które znacząco zwiększają ich wszechstronność oraz skuteczność w ochronie instalacji elektrycznych. Wśród innowacji wyróżniają się:

• wyłączniki różnicowoprądowe z członem nadprądowym, nazywane RCBO, które łączą zabezpieczenie przed przeciążeniem i zwarciem,
• automatyczny test działania, który regularnie weryfikuje poprawność funkcjonowania urządzenia,
• wyłączniki selektywne, znane również jako zwłoczne, które mają zdolność opóźniania wyłączenia obwodu w momencie wykrycia prądu różnicowego,
• filtry przeciwzakłóceniowe eliminujące fałszywe wyłączenia spowodowane zakłóceniami elektromagnetycznymi.

Te urządzenia eliminują potrzebę używania oddzielnych wyłączników nadprądowych, co pozwala na zaoszczędzenie cennego miejsca w rozdzielnicy elektrycznej. Taki system może na czas wykrywać potencjalne usterki, co z kolei pomaga zapobiegać poważnym awariom. W efekcie użytkownicy mogą cieszyć się większym komfortem korzystania z instalacji elektrycznych.

Nowoczesne modele zostały zaprojektowane z myślą o rosnących wymaganiach użytkowników oraz zgodnie z najnowszymi standardami bezpieczeństwa, co czyni je nieocenionym składnikiem każdej instalacji elektrycznej.
