Co to jest różnicowy prąd w kontekście wyłącznika?
Różnicowy prąd, odnosząc się do wyłącznika różnicowoprądowego, to różnica między prądem, który wpływa do obwodu, a tym, który z niego wypływa. W idealnych warunkach wartość tego prądu powinna być bliska zeru, co oznacza, że ilość energii dostarczanej do obwodu odpowiada energii, która opuszcza układ. Jednak w momencie, gdy dojdzie do wycieku prądu do ziemi, na przykład wskutek uszkodzenia izolacji lub kontaktu osoby z elementem naładowanym, sytuacja ulega zmianie.
W takim przypadku prąd ściekający przez przewód neutralny może okazać się mniejszy od prądu płynącego przez przewód fazowy. To prowadzi do powstania prądu różnicowego, którego wykryciem zajmuje się wyłącznik różnicowoprądowy. Gdy tylko zostanie on aktywowany, odcina zasilanie, co w znacznym stopniu zabezpiecza przed ryzykiem porażenia prądem.
Dlatego też obecność wyłączników różnicowoprądowych jest niezwykle istotna w systemach elektrycznych, ponieważ znacząco podnosi bezpieczeństwo użytkowników i pomaga wyeliminować potencjalne niebezpieczeństwa związane z wyciekami prądu.
Jak działa wyłącznik różnicowoprądowy 1-fazowy?
Wyłącznik różnicowoprądowy jednofazowy pełni istotną rolę w monitorowaniu prądów płynących w instalacjach elektrycznych, w tym:
- prądu fazowego,
- prądu neutralnego.
W idealnym stanie zarówno prąd wpływający, jak i wypływający powinny być w równowadze. Jednak w przypadku wystąpienia nieprawidłowości, na przykład kontaktu z uszkodzonym urządzeniem, prąd może zacząć uciekać, co prowadzi do powstania różnicy między tymi wartościami. Ta różnica, nazywana prądem różnicowym, jest kluczowym aspektem, którym zajmuje się wyłącznik. Gdy wartość prądu różnicowego przekracza ustalony poziom, zazwyczaj 30 mA, urządzenie automatycznie odłącza obwód, co zachodzi w ułamkach sekundy, zapewniając skuteczną ochronę przed porażeniem prądem.
Tego rodzaju automatyczna ochrona jest niezmiernie istotna w jednofazowych instalacjach elektrycznych, gdzie ryzyko wycieków prądu jest znaczne. Dzięki wyłącznikom różnicowoprądowym jednofazowym bezpieczeństwo użytkowników wzrasta, a zagrożenia związane z upływami prądu są skutecznie eliminowane. Często spotykane w domowych systemach elektrycznych, te urządzenia redukują ryzyko porażenia, natychmiast odcinając zasilanie po wykryciu jakiejkolwiek anomalii. Ta reakcja stanowi kluczową formę ochrony.
Jakie są główne funkcje wyłącznika różnicowoprądowego 1-fazowego?
Wyłącznik różnicowoprądowy 1-fazowy pełni istotną rolę w zapewnieniu bezpieczeństwa osobom korzystającym z instalacji elektrycznych oraz w minimalizowaniu skutków ewentualnych uszkodzeń. Jego najważniejszą funkcją jest ochrona przed porażeniem prądem. Działa zarówno w przypadku bezpośredniego kontaktu z urządzeniem elektrycznym, jak i pośredniego – na przykład, gdy dotykamy obudowy naładowanej w wyniku awarii.
Wyłącznik jest także w stanie wykrywać nieprawidłowości, takie jak wycieki prądu, co umożliwia natychmiastowe odcięcie zasilania w ułamku sekundy. Warto jednak mieć na uwadze, że nie spełnia on roli ochrony przed zwarciami czy przeciążeniami – do tych sytuacji potrzebne są inne urządzenia, takie jak wyłączniki nadprądowe.
Mimo tego, w kontekście ochrony przed porażeniem prądem, wyłącznik różnicowoprądowy jest niezwykle ważnym elementem. Dzięki precyzyjnemu monitorowaniu prądów fazowego i neutralnego, jest w stanie szybko zareagować na wszelkie nieprawidłowości. To znacząco zwiększa bezpieczeństwo osób korzystających z instalacji oraz zmniejsza ryzyko uszkodzeń elektrycznych.
Jakie prądy wykrywa wyłącznik różnicowoprądowy 1-fazowy?
Wyłącznik różnicowoprądowy jednofazowy pełni niezwykle ważną rolę w zapewnieniu bezpieczeństwa w systemach elektrycznych. Jego zadaniem jest monitorowanie prądu różnicowego, czyli różnicy pomiędzy prądem wpływającym przez przewód fazowy a prądem powracającym przez przewód neutralny. W idealnych warunkach te dwa prądy są sobie równe, ale gdy dochodzi do upływu prądu do ziemi, wyłącznik natychmiast dostrzega tę nieprawidłowość.
Na przykład, wyłączniki AC zostały stworzone specjalnie do wykrywania prądów przemiennych. Co więcej, modele typu A i B potrafią również identyfikować:
- prądy stałe,
- prądy o nietypowym kształcie,
- prądy pulsacyjne.
Gdy tylko prąd różnicowy przekroczy ustaloną wartość, na ogół 30 mA, urządzenie natychmiast odłącza zasilanie. Dzięki temu można zapobiec porażeniu elektrycznemu oraz zredukować ryzyko uszkodzeń instalacji elektrycznych. Tego rodzaju mechanizmy skutecznie chronią zarówno ludzi, jak i sprzęt przed potencjalnie groźnymi konsekwencjami niewłaściwej pracy systemu.
Jakie zabezpieczenia oferuje wyłącznik różnicowoprądowy 1-fazowy?
Wyłącznik różnicowoprądowy 1-fazowy to istotne urządzenie, które chroni przed porażeniem prądem elektrycznym. Jego podstawowa funkcja polega na wykrywaniu prądów upływu, które mogą wystąpić na przykład w wyniku uszkodzenia izolacji. Urządzenie monitoruje różnicę między prądem, który wpływa, a tym, który wraca. Kiedy ta różnica, nazywana prądem różnicowym, przekroczy 30 mA, wyłącznik automatycznie odcina zasilanie. Taki mechanizm znacząco zmniejsza ryzyko porażenia prądem.
Warto jednak mieć na uwadze, że to urządzenie nie chroni przed:
- przeciążeniem,
- zwarciami.
W zakresie bezpieczeństwa elektrycznego wyłącznik różnicowoprądowy 1-fazowy pełni kluczową rolę, zwłaszcza w domowych instalacjach, gdzie użytkownicy są często narażeni na niebezpieczeństwa. Szybka reakcja na wykryty prąd upływu gwarantuje skuteczną ochronę zarówno ludzi, jak i urządzeń elektrycznych przed groźnymi sytuacjami. Dlatego tak ważne jest, aby wprowadzać tego typu zabezpieczenia w każdej instalacji elektrycznej, co znacznie podnosi ich poziom bezpieczeństwa.
Jakie są parametry techniczne wyłącznika różnicowoprądowego 1-fazowego?
Parametry techniczne wyłącznika różnicowoprądowego 1-fazowego są niezwykle istotne dla jego sprawności oraz bezpieczeństwa użytkowania. Przyjrzyjmy się najważniejszym z nich:
- Prąd znamionowy (In) – to najwyższy prąd, który wyłącznik może bezpiecznie przepuścić. Standardowo odnotowuje się wartości takie jak 16 A, 25 A, 32 A oraz 40 A,
- Napięcie znamionowe (Un) – odnosi się do maksymalnego napięcia, z jakim wyłącznik jest w stanie pracować, a dla modeli jednofazowych zazwyczaj wynosi 230 V,
- Znamionowy prąd różnicowy (IΔn) – jest to prąd, przy którym dochodzi do zadziałania wyłącznika. Dla ochrony przed porażeniem najczęściej ustala się wartość 30 mA, natomiast w przypadku zabezpieczeń przed pożarem mogą to być 100 mA lub 300 mA,
- Zdolność znamionowa załączania i wyłączania – informuje o maksymalnym prądzie, jakim można operować w momencie uruchomienia wyłącznika,
- Wytrzymałość zwarciowa (Icn) – to wartość obciążenia prądowego, którą urządzenie jest w stanie znieść w razie zwarcia, a zwykle wynosi 6 kA lub 10 kA,
- Czas opóźnienia zadziałania – niektóre wyłączniki są wyposażone w tę funkcję, co podnosi poziom bezpieczeństwa w sytuacjach związanych z krótkotrwałymi zwarciami,
- Typ wyłącznika – można wyróżnić trzy główne kategorie: AC, A oraz B. Typ AC detekuje tylko prądy przemienne, natomiast modele A i B są także otwarte na prądy stałe oraz nietypowe kształty prądów,
- Liczba biegunów (2P) – w przypadku instalacji jednofazowych korzysta się z wyłączników dwu-biegunowych (2P), które rozłączają zarówno przewód fazowy, jak i neutralny.
Dodatkowe parametry obejmują napięcie znamionowe łączeniowe, umowny prąd różnicowy oraz umowny prąd zwarciowy. Odpowiedni dobór tych wszystkich elementów jest kluczowy dla zapewnienia efektywnej ochrony elektrycznej w instalacjach, zarówno tych domowych, jak i przemysłowych.
Co oznacza stopień ochrony IP20 w wyłącznikach różnicowoprądowych?
Wyłączniki różnicowoprądowe o stopniu ochrony IP20 oferują zabezpieczenie przed dostępem do niebezpiecznych elementów oraz przed wnikaniem większych ciał stałych, czyli takich o średnicy powyżej 12,5 mm. Dzięki temu użytkownicy mogą czuć się bezpiecznie, ponieważ przypadkowe dotknięcie części, które mogłyby prowadzić do porażenia prądem, jest właściwie niemożliwe. Należy jednak pamiętać, że ten stopień ochrony nie zapewnia ochrony przed wodą.
W związku z tym, te urządzenia najlepiej sprawdzą się w suchych, zamkniętych pomieszczeniach, takich jak wnętrza budynków. Idealne będą na przykład w:
- pokojach mieszkalnych,
- biurach,
- gdzie ryzyko wystąpienia wysokiej wilgotności lub zalania jest minimalne.
Optymalne warunki pracy takich wyłączników nie tylko wpływają na ich dłuższą żywotność, ale także zapewniają niezawodność działania, co jest kluczowe dla bezpieczeństwa użytkowników systemów elektrycznych. W sytuacjach, gdy istnieje potrzeba ochrony przed wilgocią, warto zastanowić się nad modelami o wyższym stopniu ochrony, jak IP44 czy IP65, które są przystosowane do bardziej wymagających warunków.
Dlaczego wyłącznik różnicowoprądowy 1-fazowy jest ważny w instalacjach elektrycznych?
Wyłącznik różnicowoprądowy 1-fazowy to niezwykle istotny komponent, który znacząco podnosi bezpieczeństwo w systemach elektrycznych. Jego głównym zadaniem jest ochrona przed porażeniem prądem, co ma kluczowe znaczenie w miejscach, gdzie istnieje ryzyko kontaktu z wodą lub metalowymi przedmiotami, na przykład w kuchniach oraz łazienkach.
W sytuacji, gdy izolacja ulegnie uszkodzeniu, prowadząc do niekontrolowanego upływu prądu, wyłącznik natychmiast reaguje, odcinając zasilanie i tym samym minimalizując ryzyko poważnych urazów. To urządzenie stało się standardem w domowych instalacjach – wpływa na znaczne zmniejszenie prawdopodobieństwa wypadków związanych z elektrycznością.
Z wykryciem prądu upływowego, zwykle przekraczającego 30 mA, wiąże się szybka reakcja, której celem jest zarówno ochrona osób, jak i zabezpieczenie sprzętu przed uszkodzeniami. Dzięki starannemu wyborowi oraz właściwej instalacji, wyłącznik różnicowoprądowy 1-fazowy istotnie podnosi poziom ochrony. Niezbędny jest nie tylko w domach, ale również w obiektach użyteczności publicznej, co sprawia, że stanowi kluczowy element nowoczesnych instalacji elektrycznych.
Kiedy i gdzie należy zainstalować wyłącznik różnicowoprądowy 1-fazowy?
Wyłącznik różnicowoprądowy 1-fazowy odgrywa kluczową rolę w każdej jednofazowej instalacji elektrycznej. Jego montaż jest szczególnie istotny w obwodach zasilających gniazda ogólnego użytku oraz w miejscach, gdzie ryzyko porażenia prądem jest podwyższone, takich jak:
- łazienki,
- kuchnie,
- na zewnątrz budynków.
W takich lokalizacjach zaleca się stosowanie urządzeń o prądzie zadziałania wynoszącym 30 mA, co zwiększa ochronę przed niebezpieczeństwem wynikającym z kontaktu z wodą lub z uszkodzonymi urządzeniami elektrycznymi. Montaż wyłącznika różnicowoprądowego jest obowiązkowy w nowych instalacjach, a jego zastosowanie w istniejących systemach jest zdecydowanie rekomendowane. Taki krok znacząco podnosi poziom bezpieczeństwa osób korzystających z energii elektrycznej.
Ważne jest, aby wyłącznik był umieszczony w miejscu łatwo dostępnym, co pozwoli na jego szybkie kontrolowanie oraz regularne testowanie. Taka lokalizacja ułatwia reakcję w przypadku wykrycia nieprawidłowości lub potencjalnych wycieków prądu, co przyczynia się do minimalizowania ryzyka niebezpiecznych wypadków związanych z porażeniem prądem.

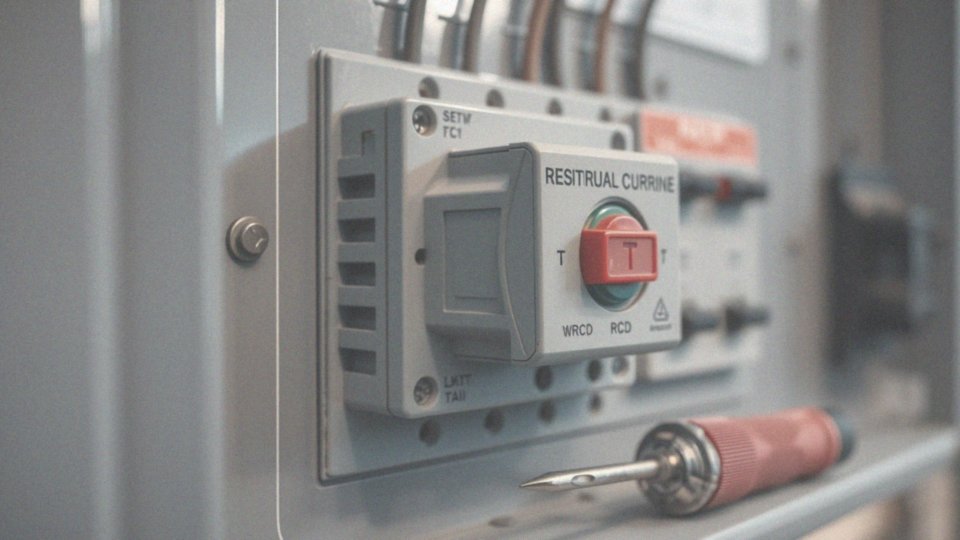

Jakie są wymagania dotyczące testowania wyłącznika różnicowoprądowego 1-fazowego?
Regularne testowanie 1-fazowego wyłącznika różnicowoprądowego jest kluczowe dla jego prawidłowego działania oraz bezpieczeństwa osób korzystających z instalacji. Eksperci zalecają przeprowadzanie tych testów co sześć miesięcy, jednak najlepiej robić to co miesiąc. Aby wykonać test, wystarczy nacisnąć przycisk oznaczony literą „T” znajdujący się na obudowie urządzenia. W przypadku, gdy wyłącznik działa prawidłowo, natychmiast odcina zasilanie w obwodzie. Natomiast brak reakcji po naciśnięciu przycisku powinien być sygnałem, że urządzenie jest uszkodzone i wymaga wymiany. Używanie uszkodzonego wyłącznika może prowadzić do poważnych zagrożeń, jak choćby porażenie prądem.
Co więcej, istotne jest testowanie wszystkich obwodów, w których zamontowany jest wyłącznik różnicowoprądowy, ponieważ różne instalacje niosą ze sobą odmienne ryzyko wycieku prądu. Regularne kontrole tego sprzętu nie tylko zwiększają bezpieczeństwo, ale również zapewniają jego gotowość do działania w sytuacjach awaryjnych.
Jakie są zalety montażu wyłącznika różnicowoprądowego na szynie DIN?
Montaż wyłącznika różnicowoprądowego na szynie DIN (TH35) wiąże się z wieloma korzyściami. Przede wszystkim, zapewnia on szybki i standardowy sposób instalacji w rozdzielnicach, co jest kluczowe dla efektywności i bezpieczeństwa całego systemu. Wyłączniki te, przeznaczone do montażu na szynie DIN, często mają modułową budowę, co znacznie ułatwia ich integrację z innymi zabezpieczeniami, takimi jak wyłączniki nadprądowe.
Dzięki temu rozwiązaniu, rozmieszczenie poszczególnych elementów w rozdzielnicy staje się:
- bardziej zorganizowane,
- estetyczne,
- ważne w większych instalacjach.
Dodatkowo, łatwość wymiany czy dodawania nowych komponentów w przyszłości sprawia, że systemy elektryczne zyskują większą elastyczność i mogą szybko dostosować się do zmieniających się potrzeb użytkowników. Kolejnym atutem jest ochrona przed nieprawidłowym działaniem, którą zapewniają odpowiednie, normatywne komponenty.
Wyłączniki różnicowoprądowe montowane w ten sposób skutecznie odpowiadają na wszystkie wymogi bezpieczeństwa, eliminując ryzyko porażenia prądem oraz chroniąc przed skutkami ewentualnych uszkodzeń. Montaż na szynie DIN ułatwia również przyszłe serwisowanie, co z kolei przyczynia się do wydłużenia żywotności całego systemu. To innowacyjne podejście w znaczący sposób podnosi jakość oraz bezpieczeństwo funkcjonowania instalacji elektrycznych.
